海湾GST-LD-8308输入/输出接口防火门控制模块
一、GST-LD-8308输入/输出接口概述
GST-LD-8308输入/输出接口，主要用于连接防火门监控设备。
二、GST-LD-8308输入/输出接口工作原理
接口内嵌微处理器，微处理器实现与防火门监控器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制，接口接收到防火门监控器的启动命令后，吸合输出继电器，并点亮输出指示灯，接口接收到设备传来的回答信号后，将该信息传到防火门监控器，并点亮输入指示灯。
三、GST-LD-8308输入/输出接口技术参数
| 型号 | GST-LD-8308 |
| 信号总线电压 | 总线24V,允许范围:16V～28V |
| 电源总线电压 | DC24V,允许范围:DC20V～DC28V |
| 总线监视电流 | ≤1mA |
| 总线启动电流 | ≤3mA |
| 电源监视电流 | ≤5mA |
| 电源启动电流 | ≤20mA |
| 输出容量 | 无源输出,容量为DC24V/200mA |
| 输出控制方式 | 电平、脉冲 |
| 指示灯 | 红色 |
| 编码方式 | 电子编码方式，占用一个总线编码点 |
| 线制 | 与防火门监控器采用无极性信号二总线连接，与电源线采用无极性二线制连接 |
| 环境温度 | 0℃～+40℃ |
| 相对湿度 | ≤95%，不凝露 |
| 外形尺寸 | 86mm×86mm×43mm |
| 外壳防护等级 | IP30 |
| 壳体材料和颜色 | ABS,瓷白 |
| 重量 | 约145g |
| 安装孔距 | 60mm |
| 执行标准 | GB 29364-2012 |
四、GST-LD-8308输入/输出接口主要特性
●输入、输出具有检线功能。
●电路部分和接线底壳采用插接方式，接触可靠、便于施工。
●地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠。
●输入端与无源触点连接，可现场设为常开检线、常闭检线或自回答方式；输出端可连接成常开输出或常闭输出。

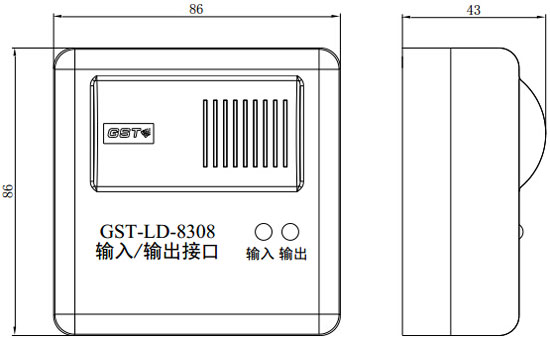

五、GST-LD-8308输入/输出接口外形示意图
GST-LD-8308输入/输出接口外形示意图
