防爆消火栓按钮（本安型）青鸟JBF4123A-EX
功能特点
兼顾JBF4123A消火栓按钮的各项功能。
防爆类型为本质安全型。适用于工业与民用建筑中存在易燃易爆气体的危险场所（1区、2区）。
使用时必须配接安全栅，每只安全栅后所带防爆型消火栓按钮≤10只，每个报警回路使用安全栅的数量不得超过6只。
两线制，信号线无极性，功耗低，通讯距离1500m。配接的安全栅两线制，信号线有极性。
技术参数列表
内容 | 技术参数 |
工作电压 | DC18V-27V，调制型，控制器提供（须由安全栅供电） |
线制 | 两线制，信号线无极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤0.3mA（24V） |
报警电流 | ≤1mA（24V） |
确认灯 | 监视状态时启动灯红色闪亮，报警状态时启动灯红色常亮，消防水泵启动后回答灯绿色常亮 |
外形尺寸 | 90mm长×90mm宽×52mm厚 |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
使用环境 | 室内型，防水溅 |
通讯距离 | 1500m |
防爆标志 | Ex ib IIC T6 Gb |
本安防爆参数 | Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH |
执行标准 | GB16806-2006《消防联动控制系统》 GB3836.1-2010《爆炸性气体环境用电气设备第1部分：设备通用要求》 GB3836.4-2010《爆炸性气体环境用电气设备第4部分：本质安全型“i”保护的设备》标准 |
结构特征、安装与布线
安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的有关规定进行。
使用专用电子编码器对其设定地址码（1-200）。
安全栅应安装在非防爆区域，安全栅端子1、2分别接信号线L1、L2，务必区分正负极性，不得接反，否则不能正常工作。安全栅端子3、4分别接消火栓按钮端子1、2。
信号线采用ZR-RVS-2×1.5mm2双绞线。
按钮主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图
安装尺寸图
配接底座
消火栓按钮配接JBF-VB4501A型底座。

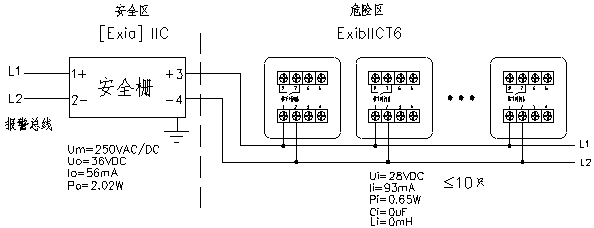

接线示意图
说明
本安系统参数匹配须遵循如下原则：
Uo ≤ Ui；Io ≤ Ii；Po ≤ Pi；Cc ≤ Co-Ci；Lc ≤ Lo-Li
其中：Cc、Lc：安全栅到探测器之间连接电缆（或导线）允许总的最大分布电容和电感；Uo：安全栅的最高输出电压；Io：安全栅的最大输出电流；Po：安全栅的最大输出功率；Lo：安全栅允许的最大外部电感；Co：安全栅允许的最大外部电容；Ui：消火栓按钮的最高输入电压；Ii：消火栓按钮的最大输入电流；Pi：消火栓按钮的最大输入功率；Li：消火栓按钮的最大内部电感；Ci：消火栓按钮的最大内部电容。
符号详细意义见GB3836.4-2010《爆炸性气体环境用电气设备第4部分：本质安全型“i”保护的设备》标准。
注意事项
若每个回路中有多只安全栅时，安全栅必须在输入端并接，禁止级联使用。
静电危险，清洁时须用拧干的湿布擦拭。
