总线短路隔离器 青鸟JBF4171
功能特点
内置微处理器，采用SMT表面贴装工艺。
用于总线设备的短路保护，可采用环形或树状分支两种保护形式。
总线设备的线路恢复正常后，隔离器可实现自动恢复。
每只总线短路隔离器保护的设备总数不应超过32点 。
插拔式结构，易于施工、维护方便 。
两线制，信号线无极性。功耗低，通讯距离1500m 。
技术参数列表
内容 | 技术参数 |
工作电压 | DC18V-27V，调制型，控制器提供 |
线制 | 两线制，信号线无极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
报警电流 | ≥200mA（24V） |
确认灯 | 红色 |
外形尺寸 | 85mm长×85mm宽×41mm厚 |
通讯距离 | 1500m |
结构特征、安装与布线
采用明装方式，通过预埋盒或使用膨胀螺丝将底座固定在墙上，安装孔距为60mm。
端子2或3、端子4或5分别接信号线L1和L2，无极性。信号线采用ZR-RVS-2×1.5mm2双绞线。
模块主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。

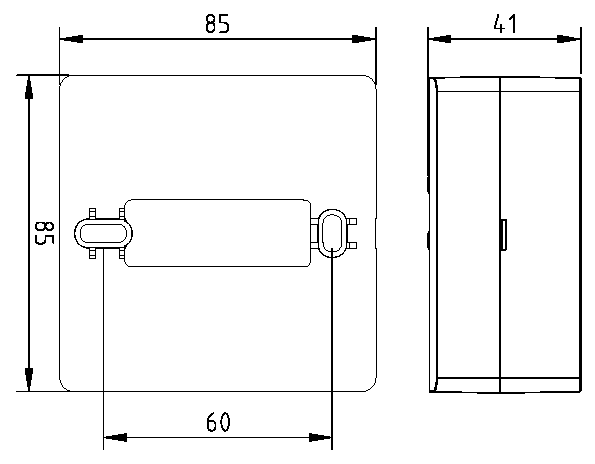

外形结构图
安装尺寸图
端子示意图
说明
端子2或3、4或5为信号输入端，端子7或8、9或10为信号输出端。
接线示意图

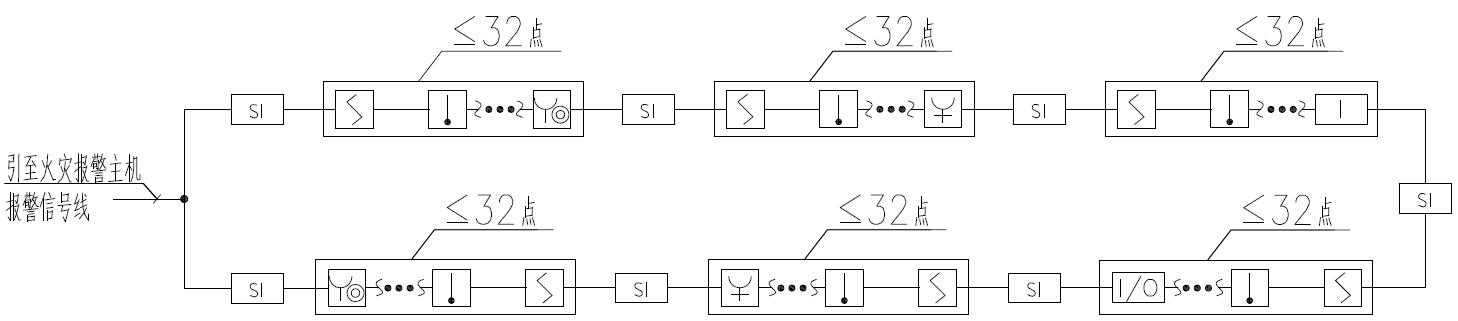

a.环形总线保护接线示意图：

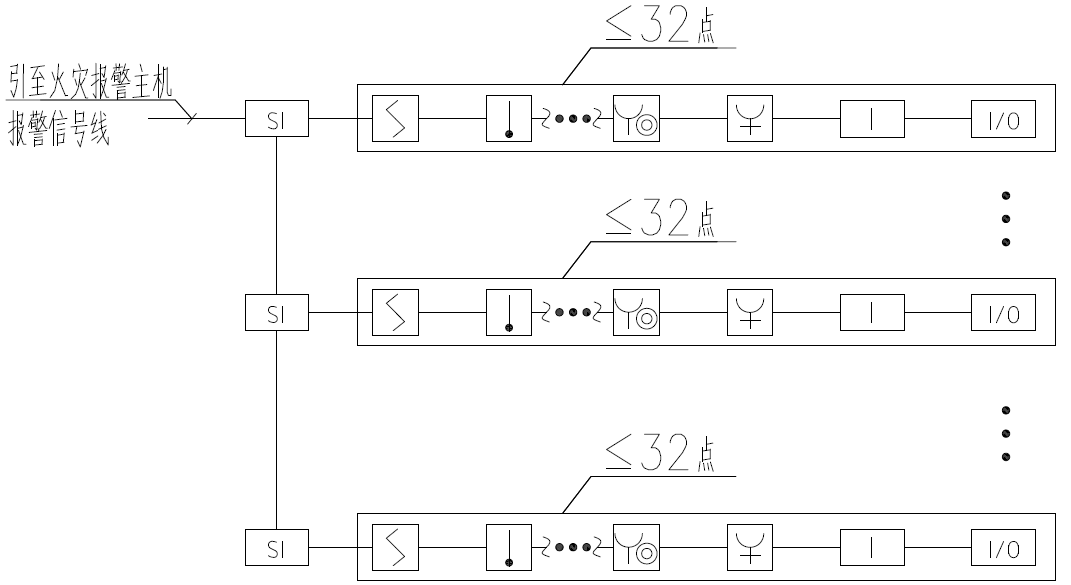

b.树状分支总线保护接线示意图：
