点型家用感烟火灾探测器 青鸟JBF4102

分类: 发布时间:2020-02-21 06:02:20 478次浏览

点型家用感烟火灾探测器 青鸟JBF4102

功能特点

内置微处理器,采用SMT表面贴装工艺。

探测器对自身采集到的数据进行存储和判断,具有自诊断功能。

污染自动补偿,根据自身的污染程度进行自动补偿,最大程度减少误报。

适用范围广,对不同材质燃烧后产生的白烟或黑烟均可响应。

抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰。

抗湿热能力强,有防水处理,可适应不同气候环境的要求。

具有声报警功能,在终端电压VDC≥22V条件下,支持同时报警数量≤32只。

两线制,信号线无极性。功耗低,通讯距离1000m。


技术参数列表


内容

技术参数

工作电压

DC18V-27V,调制型,控制器提供

线制

两线制,信号线无极性

工作温度

-10~+50

贮存温度

-20~+55

相对湿度

95%40±2℃)

监视电流

0.35mA24V

报警电流

6mA24V

声压级

初始声压小于45dB,逐渐增大至58dB

确认灯

监视状态瞬时微亮,报警红色常亮

外形尺寸

Φ100mm×46mm

编址方式

使用专用电子编码器

编址范围

1-200

保护面积

60-80m2

通讯距离

1000m

执行标准

GB4715-2005《点型感烟火灾探测器》

GB22370-2008《家用火灾安全系统》

结构特征、安装与布线

用2只M4的螺钉将探测器底座JBF-VB4301B紧固在预埋盒上。

使用专用电子编码器对其设定地址码(1-200)。

端子L1、L2分别接信号线L1和L2,无极性,信号线采用ZR-RVS-2×1.5mm2双绞线。

将探测器嵌入底座,按顺时针方向拧紧即可。

外形结构图

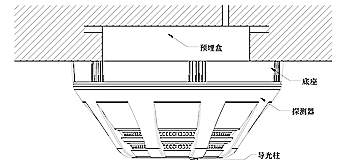

安装示意图



配接底座

探测器配接JBF-VB4301B型底座。

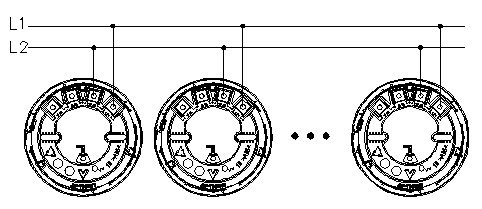

接线示意图



安装注意事项

安装时宜戴手套操作,以保持探测器外壳清洁。

建议检测验收前加防尘罩保护,但系统正式运行前务必去掉防尘罩。

定期进行加烟试验,建议每半年一次。
